識別液晶屏玻璃碼

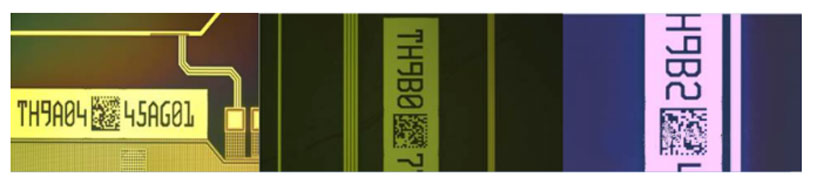

　　某A電子有限公司（代稱）是一家液晶屏制造企業，企業在生產過程中，需要讀取不同尺寸的液晶顯示屏Data Matrix碼，而Data Matrix碼是隨機出現在液晶屏正反面的。此外，Data Matrix碼，對打光技術要求較高，且Data Matrix碼的尺寸最小的只有0.5*0.5mm，這就要求讀碼方案的適應性很強。目前市場上少有支持這樣小尺寸Data Matrix碼讀碼器，主要是國外讀碼器品牌，而且價格昂貴。

       在具體讀碼流程中，液晶屏是通過移動平臺移動到讀碼器下方或者是人工放置到讀碼器下方，利用限位氣缸大概定位和伺服電機移載讀碼器，控制讀碼器移動到二維碼的正上方；調試讀碼器顯示清楚的圖像，手動讀碼成功后，配置跟PLC通訊的參數；通過PLC觸發讀碼器拍照，讀碼器解碼后，Data Matrix碼的內容或者NG信息傳遞給PLC。

       但是由于Data Matrix碼在此應用中的特殊性，當讀碼器無法讀取代碼時，操作員就不得不關閉機器，手動將代碼的文本字符錄入到系統中。這一手動輸入過程在生產期間需要重復多次，且還要擔心出現數據輸入錯誤，導致生產量顯著下降。因?yàn)樯a(chǎn)要求的解碼成功率在99%以上，每天企業生產量在幾千左右，所以對讀碼方案的穩定性要求較高。

       這時，我們向A工廠推薦了邁德威視HM5系列讀碼器。HM5讀碼器提供穩定的Data Matrix碼算法，算法能夠處理各種代碼外觀質量下降的情況，讀取率更是能達到99.96%以上。

       在客戶的測試應用中，HM5讀碼器表現出了出色的讀碼性能。在其讀碼工作流程中，產品到達指定位置后，PLC通過SLMP協議觸發讀碼器讀碼，HM5讀碼器使用“突發”模式，默認三次解碼，無需PLC干預。在成功解碼后，輸出解碼結果給PLC，然后PLC發送給客戶的追溯系統。整個過程的解碼時間控制在3s之內。如果默認的三次解碼失敗，則輸出客戶自定義的error信息。這不僅僅提高了解碼率和減少人工干涉，還能避免PLC多次觸發，提高讀碼的節拍，間接提高生產效率。
