條形光源

•

• 產品名稱: 條形光源
• 產品分類: 條形光源
• 公司名稱： 煙臺致瑞圖像技術有限公司
• 添加時間: 21/12/30
• 分    享:

產品詳情

相關視圖

資料下載

· 應用領域

貼片式LED及特殊光學透鏡，光效利用率高

應用領域：
金屬表面缺陷檢測
印刷品字符識別
PCB元件有無檢測

大幅面物品定位、識別檢測

· 光源型號

型號	電壓	功率	LED排數	產品尺寸 (長度×寬度×高度) mm
ZR-L04116R/W/B/G3-G2	24V/1.3W	24V/1.7W	3	52x22x22.6
ZR-L08016R/W/B/G3-G2	24V/2.7W	24V/3.4W	3	92x22x22.6
ZR-L11916R/W/B/G3-G2	24V/4.0W	24V/5.1W	3	131x22x22.6
ZR-L15816R/W/B/G3-G2	24V/5.5W	24V/6.9W	3	170x22x22.6
ZR-L19716R/W/B/G3-G2	24V/6.6W	24V/8.6W	3	209x22x22.6
ZR-L27516R/W/B/G3-G2	24V/6.6W	24V/12.1W	3	287x22x22.6
ZR-L05030R/W/B/G6-G2	24V/1.7W	24V/2.9W	6	62x36x22.6
ZR-L07430R/W/B/G6-G2	24V/2.6W	24V/4.4W	6	86x36x22.6
ZR-L09830R/W/B/G6-G2	24V/3.5W	24V/5.8W	6	110x36x22.6
ZR-L14630R/W/B/G6-G2	24V/5.2W	24V/8.7W	6	158x36x22.6
ZR-L17030R/W/B/G6-G2	24V/6.1W	24V/10.2W	6	182x36x22.6
ZR-L19430R/W/B/G6-G2	24V/7.0W	24V/12.1W	6	206x36x22.6
ZR-L21830R/W/B/G6-G2	24V/7.8W	24V/13.7W	6	230x36x22.6
ZR-L26630R/W/B/G6-G2	24V/9.6W	24V/16.7W	6	278x36x22.6
ZR-L29030R/W/B/G6-G2	24V/10.5W	24V/18.2W	6	302x36x22.6
ZR-L38630R/W/B/G6-G2	24V/14.6W	24V/25.3W	6	398x36x22.6
ZR-L43430R/W/B/G6-G2	24V/16.4W	24V/28.5W	6	446x36x22.6
ZR-L57830R/W/B/G6-G2	24V/21.9W	24V/38.0W	6	590x36x22.6
ZR-L69830R/W/B/G6-G2	24V/28.0W	24V/40.0W	6	710x36x22.6
ZR-L79430R/W/B/G6-G2	24V/30.0W	24V/42.0W	6	806x36x22.6
ZR-L84230R/W/B/G6-G2	24V/35.0W	24V/46.0W	6	854x36x22.6
ZR-L120230R/W/B/G6-G2	24V/60.0W	24V/70.0W	6	1214x36x22.6

· 技術指標

光源顏色（波長）*1	紅色：620-630nm      綠色-520-530nm 藍色：460-475nm
色溫(白色)*1	6000K-7500K
使用環境（室內）	溫度：0~40℃,濕度：20-85%非凝結
配套控制器	PS1C、PS2C、PD4、PDS3、PDMS、PDM2、PBT4、PDL、PBL
選配件	1.漫射板、偏光板 2.防靜電板(表面摩擦電壓小于100V,表面電阻:1X10^4Ω＜X＜1X10^7Ω) 3.DC延長線：1m/2m/3m/5m/7m
光源設計開發	針對用戶個性需求提供設計、開發服務，達到理想圖像效果

*1 波長與色溫因生產批次而異，有關詳細內容，請參見規格書

· 非標定制

	1 發光面16寬按39mm為單位遞增長度定制	3 波長與色溫定制
	2 發光面30寬按24mm為單位遞增長度定制	4 輸入線長度定制

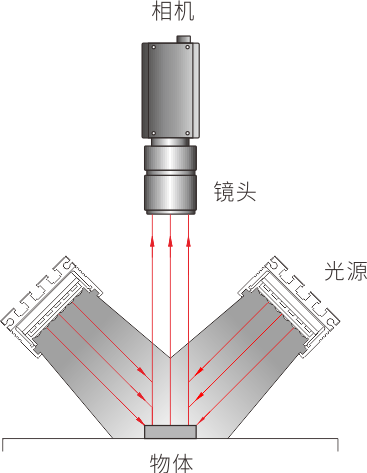

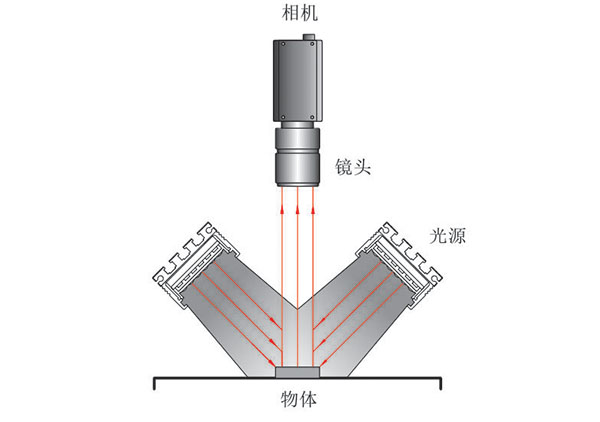

· 照明結構圖

以上是關于Tags:條形光源廠家，條形光源哪家好，條形光源價格的詳細介紹
地區產品： 上海條形光源，武漢條形光源，鄭州條形光源，北京條形光源，天津條形光源，沈陽條形光源，西安條形光源，山東條形光源，河北條形光源，大連條形光源。

機械圖紙

ZR-L69830RWBG6-G2

ZR-L79430RWBG6-G2

ZR-L84230RWBG6-G2

ZR-L120230RWBG6-G2

16mm安裝尺寸圖

30mm安裝尺寸圖
