DALSA智能相機BOA-SPOT的應用案例

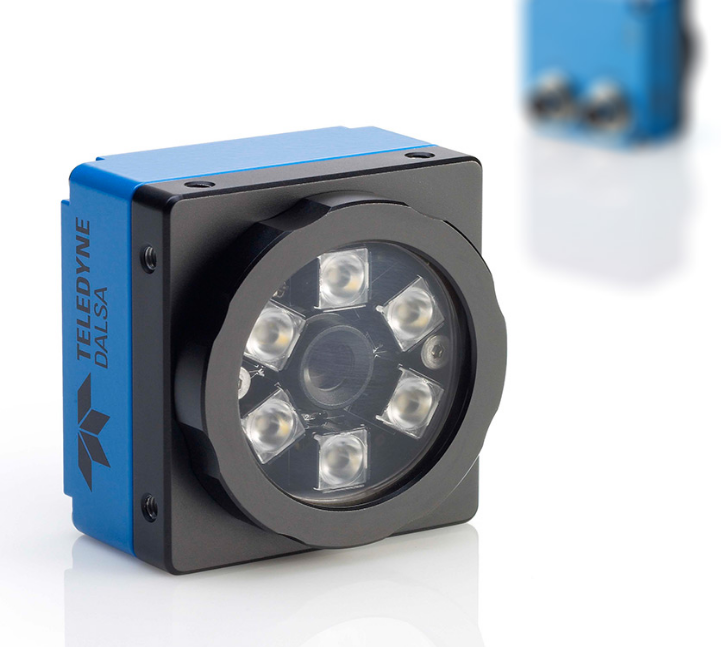

什么是BOA？

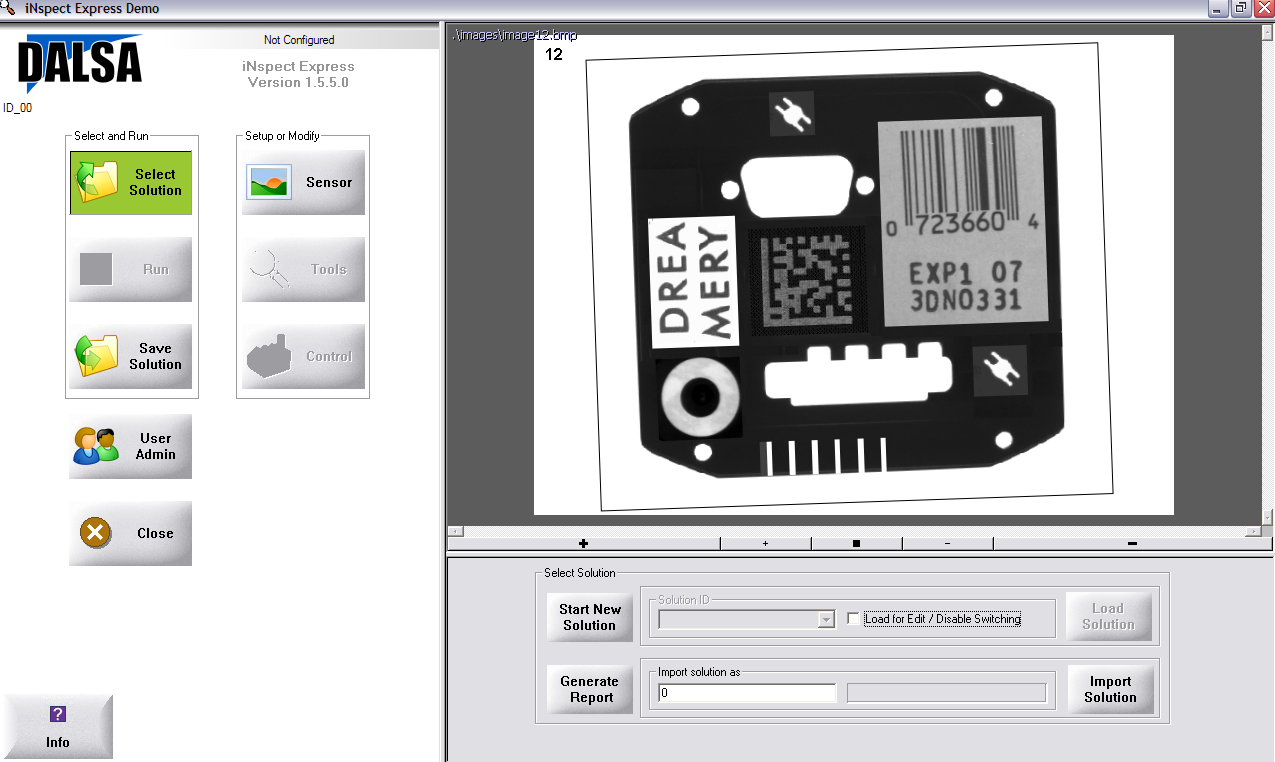

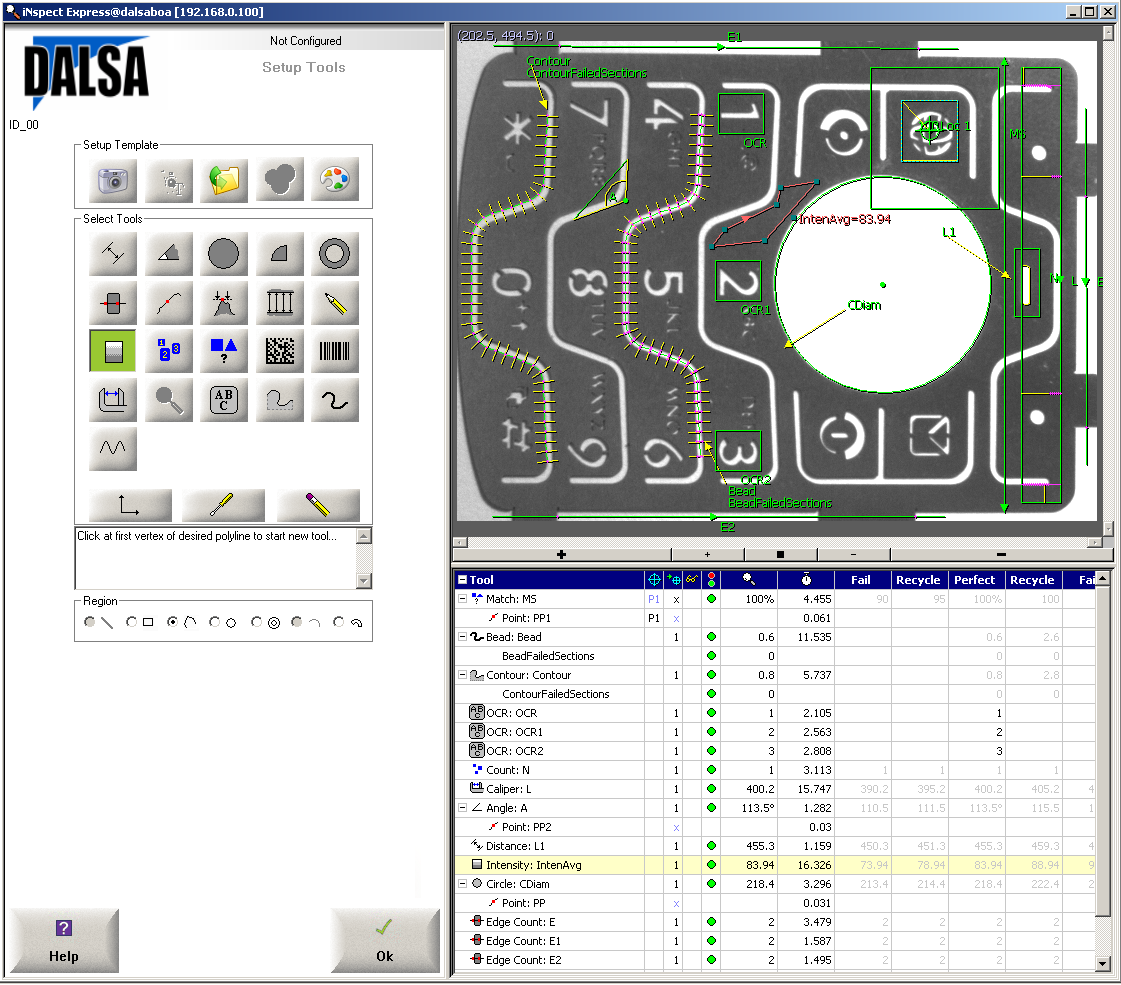

BOA內嵌的視覺處理軟件－iNspectExpress

·對于初學者來說簡單易學，靈活地應對復雜應用；

設置僅需簡單的五個步驟

1.系統連接：通過標準IE瀏覽器進行連接和控制；

2.調節相機 選擇單相機或者多相機，調整拍照觸發延遲，調整光源脈沖，調整相機曝光時間及圖像對比度和亮度；

3.軟件內眾多的檢測工具能夠便捷地運用到目標圖像上。自動獲取所需的檢測數據信息；

4.設置通訊 與網絡或者第三方設備進行數據通訊，以此來實現對外部設備的控制，自動生成數據歷史記錄文件；

5.運行檢測程序，開始檢測 。

應用案例1

項目名稱：滑槽深度檢測

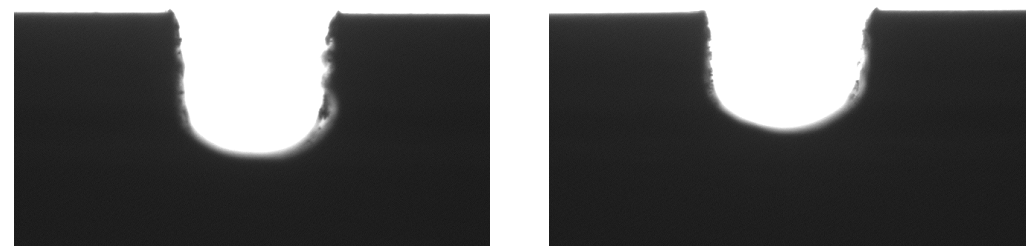

                                 深度正常                                                                         深度太淺

檢測方法：

使用背光照亮物體；
使用傳感器觸發相機；
使用上端兩個邊緣點進行定位；
使用卡鉗工具（Caliper Tool）檢測滑槽深度。

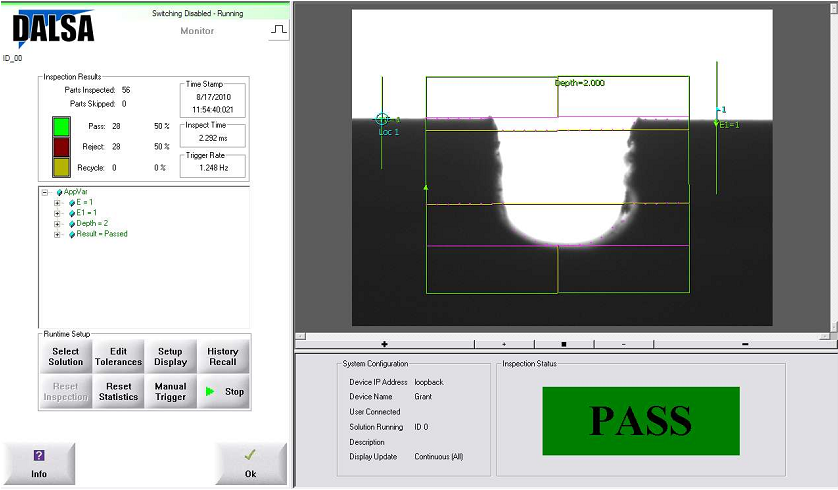

                                                                 深度正常檢測界面

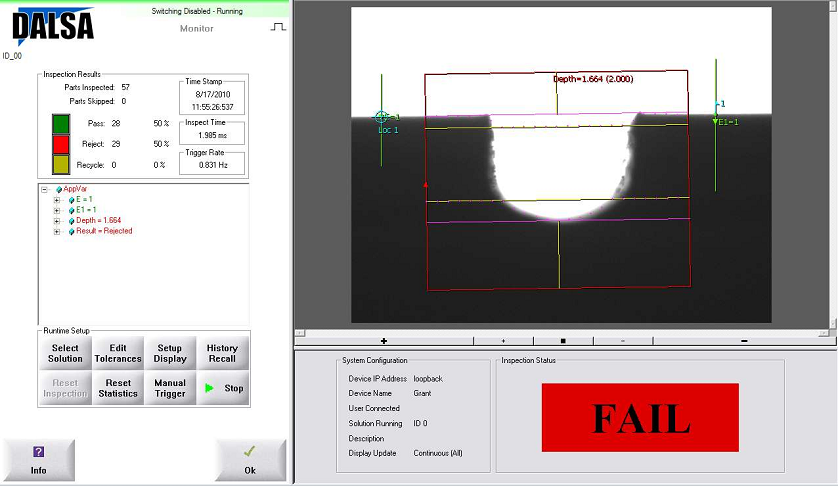

                                                                深度太淺檢測界面

應用案例2

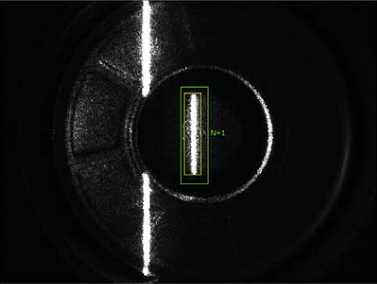

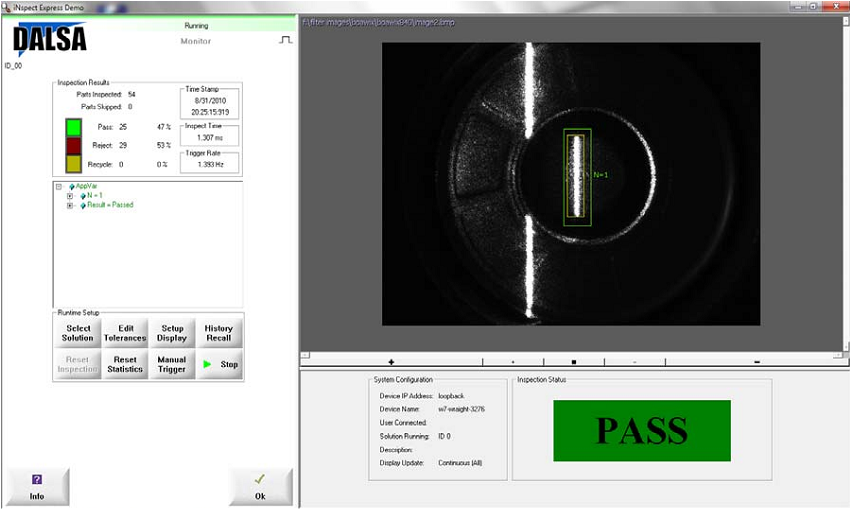

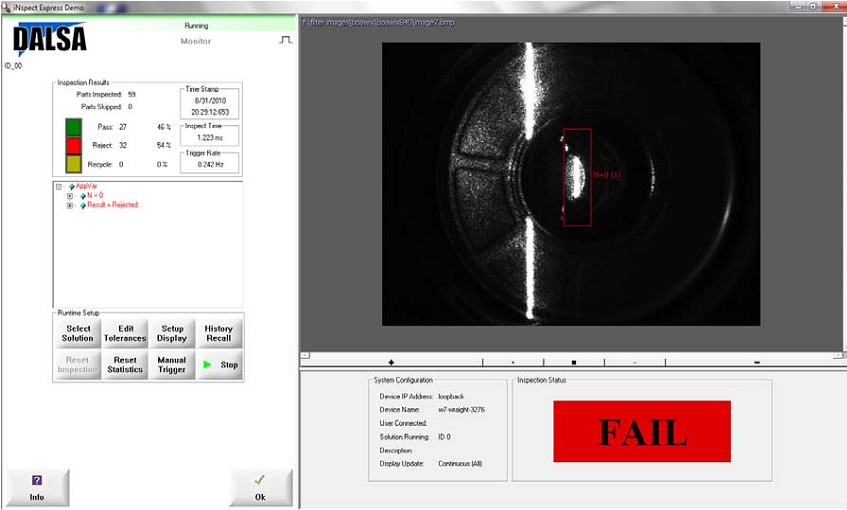

項目名稱：彈簧在空氣濾清器中位置檢測

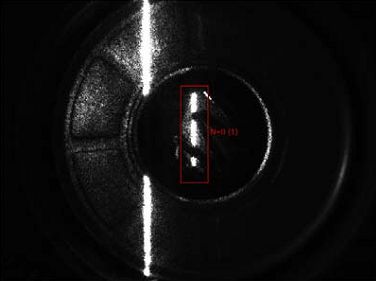

                        安裝位置正常                                                            安裝位置錯誤

檢測方法：

使用二值化和形態學工具（Count Tool）來檢測線段的高度。

應用案例 3

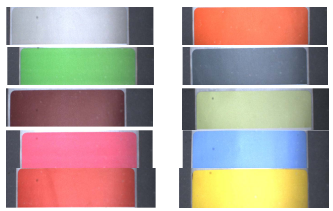

項目名稱：藥瓶標簽及顏色檢測

檢測方法：

使用彩色BOA進行檢測；
使用腳本工具進行判斷顏色；
使用二維碼檢測工具檢測標簽。

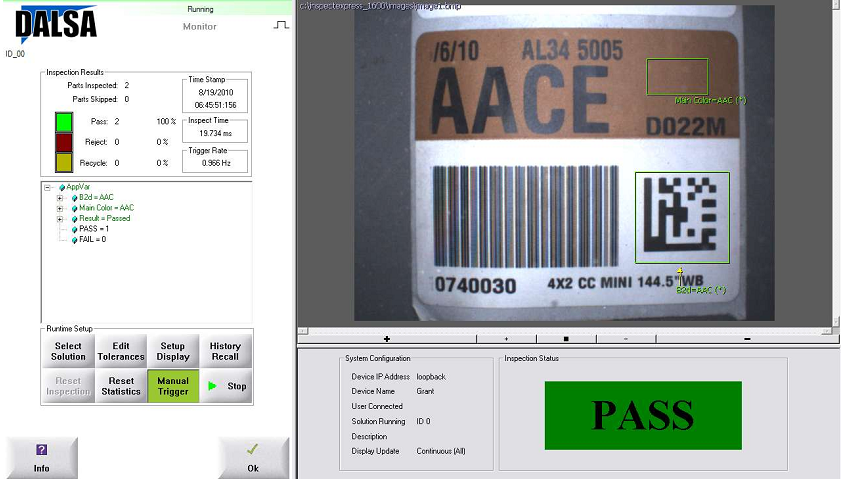

                                                                       檢測界面

應用案例4

項目名稱：套管尺寸檢測和圖像存儲

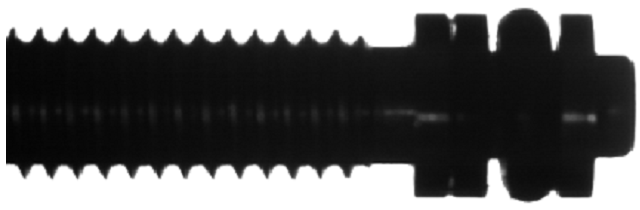

                                                                       套管圖片

檢測方法 ：

使用背光照亮物體；
使用卡鉗工具（Caliper Tool）檢測尺寸；
使用內置的圖像存儲功能進行存儲圖像。

                                                                      檢測內容

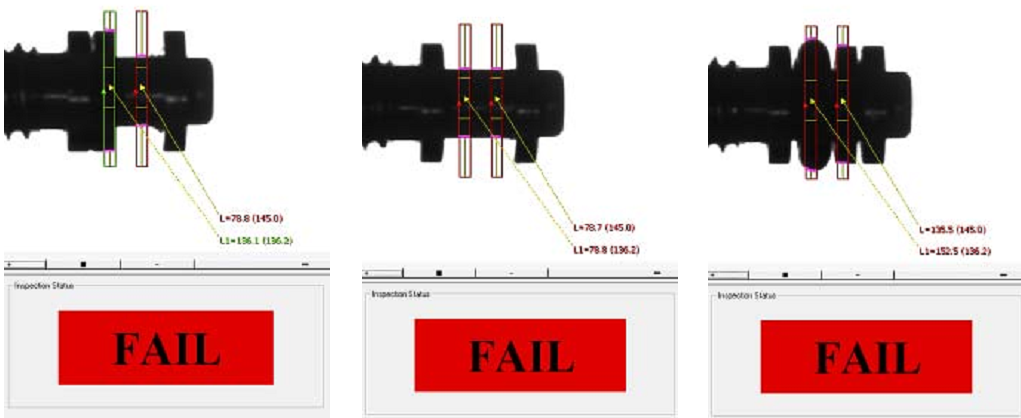

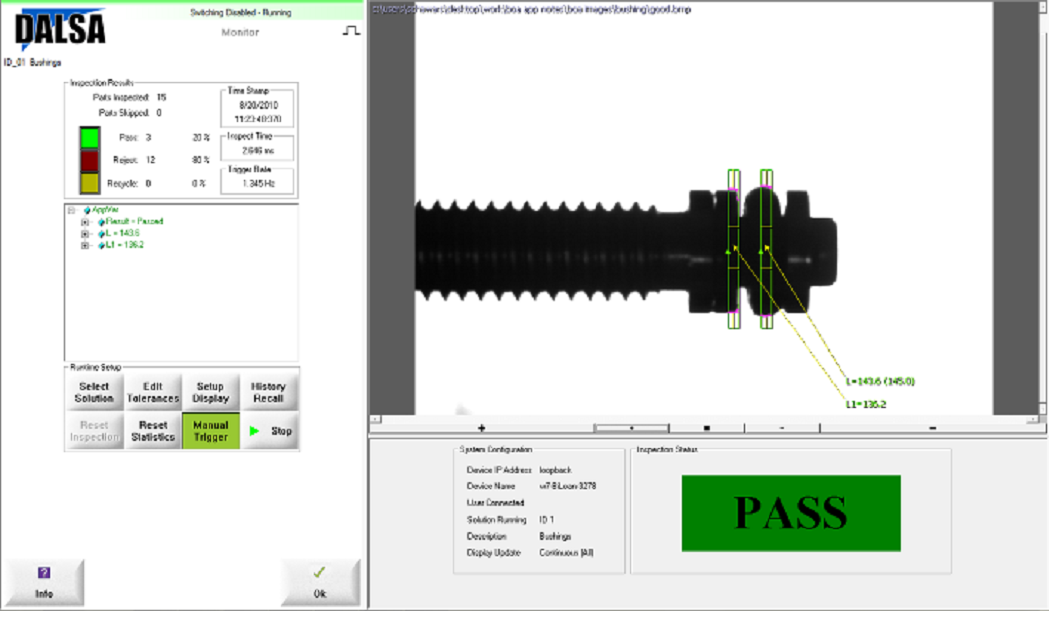

                                                                尺寸錯誤的檢測界面

應用案例 5

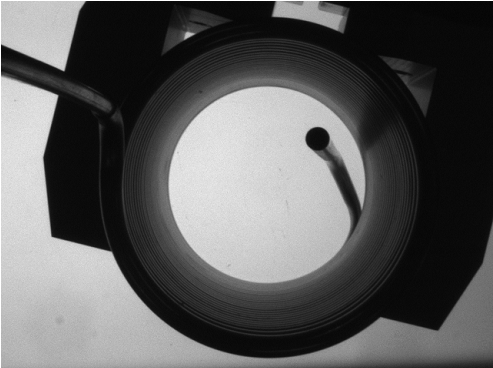

項目名稱：銅線卷方向角度檢測

檢測方法

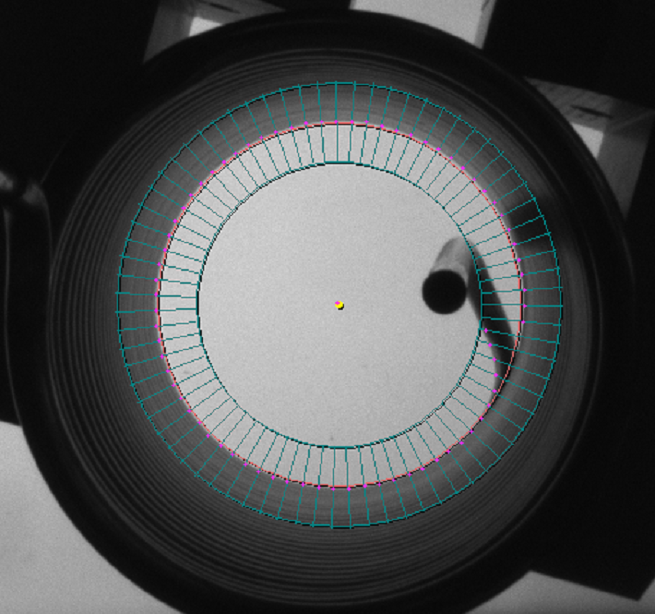

使用圓心尋找工具定位圓心點；

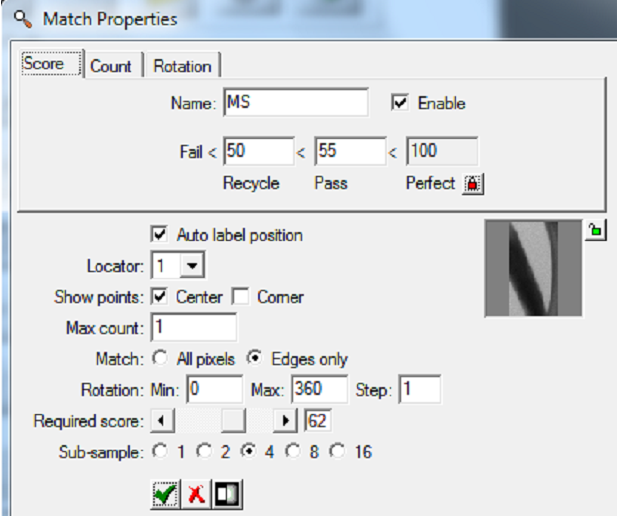

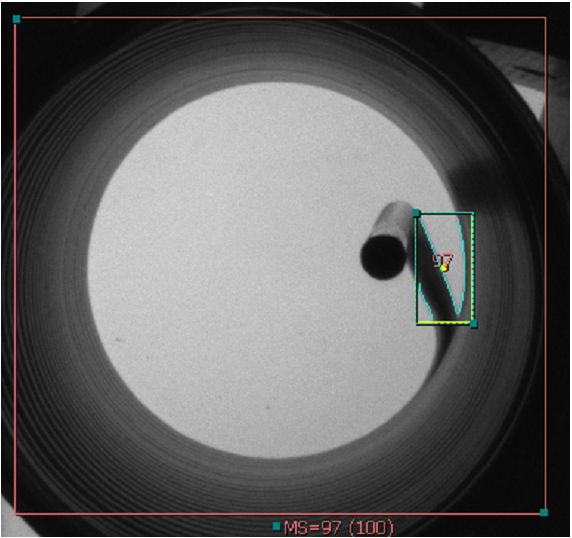

使用匹配工具找到銅線頭；
使用“鉛筆”工具連接銅線頭的模板中心與圓心點；
使用腳本工具算出角度；
通過TCP/IP方式將結果發送給機械手。

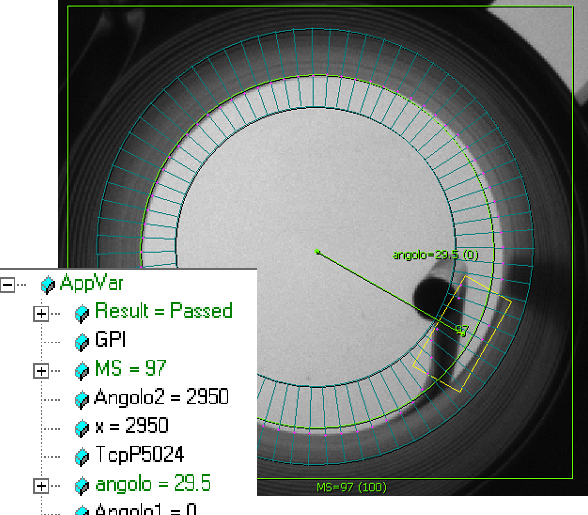

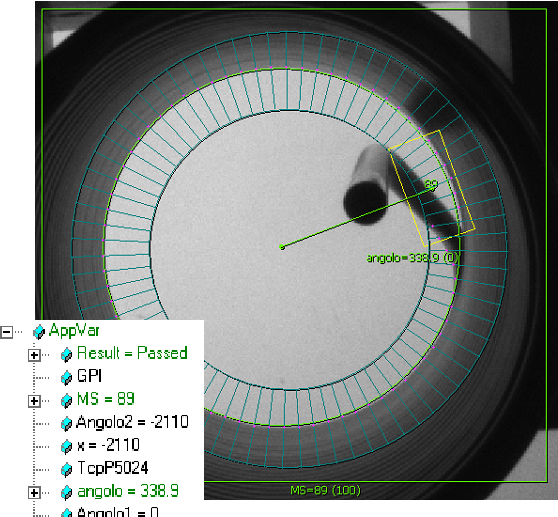

    使用圓心尋找工具定位圓心點    使用匹配工具找到銅線頭  使用“鉛筆”工具連接銅線頭的模板中心與圓心點

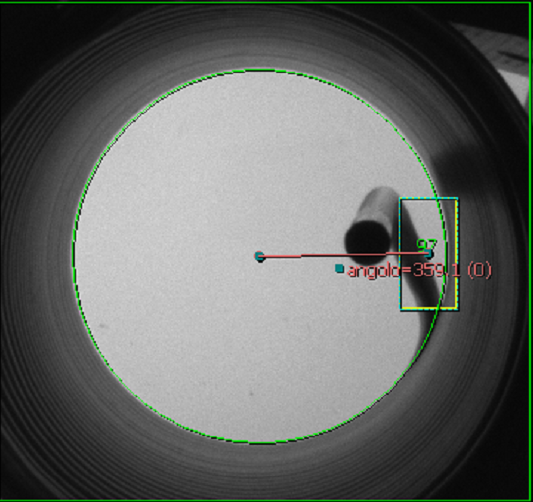

                                                                        檢測界面

應用案例6

項目名稱：接插件孔位檢測

檢測方法：

使用一個匹配工具（Match Tool）做定位；
使用兩個匹配工具判斷兩側物體的有無；
使用二值化和形態學分析工具判斷中間物體的有無。

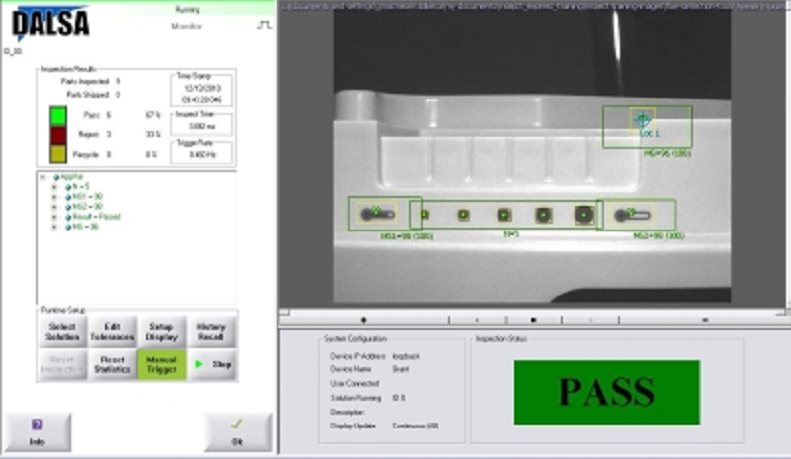

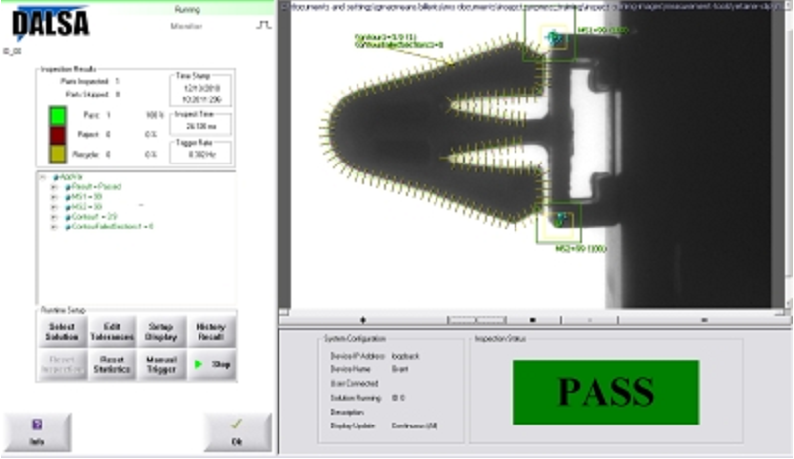

                                                            安裝位置正常檢測界面

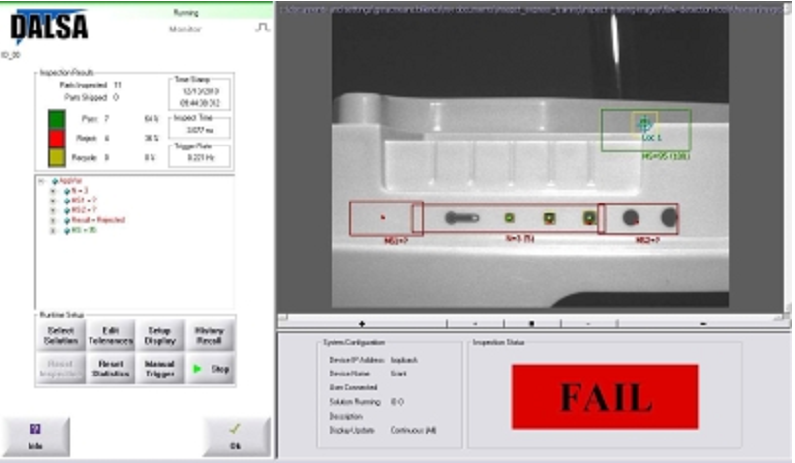

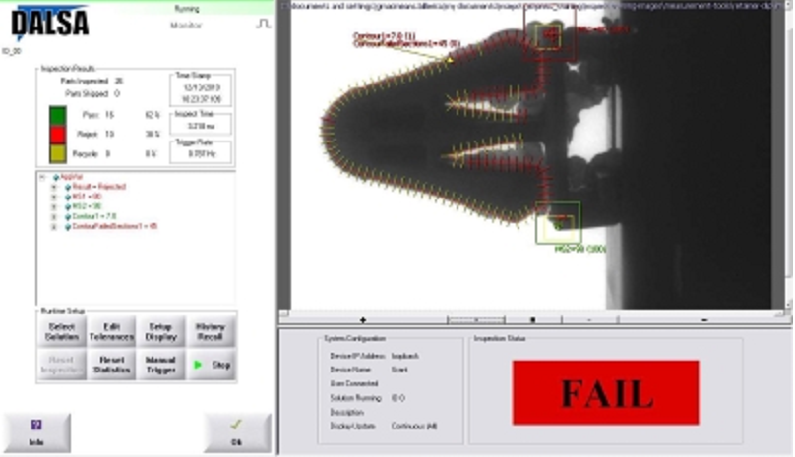

                                                              安裝位置錯誤檢測界面

應用案例7

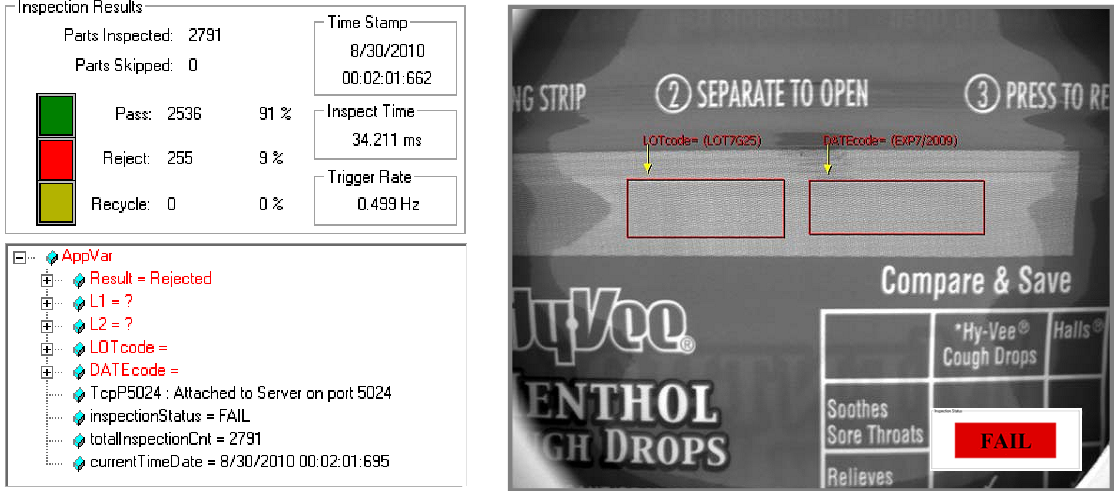

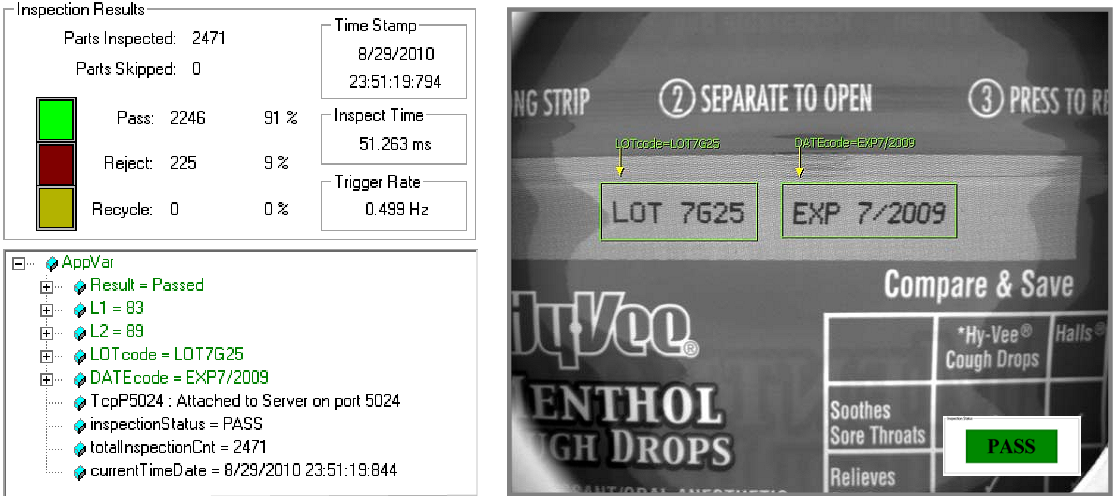

項目名稱：批號與日期檢測

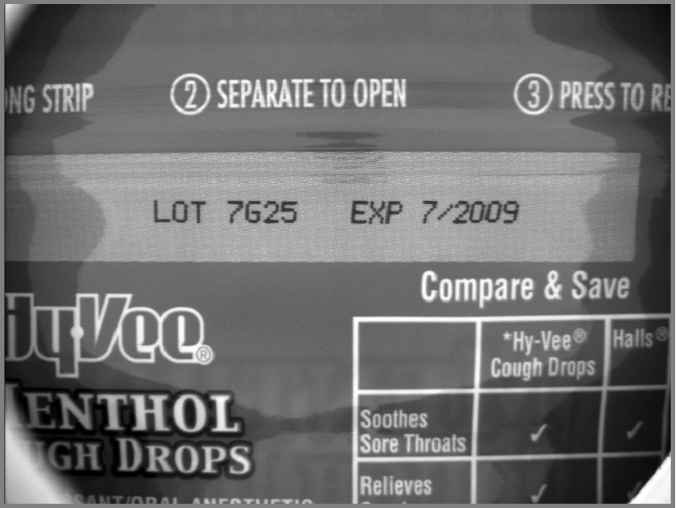

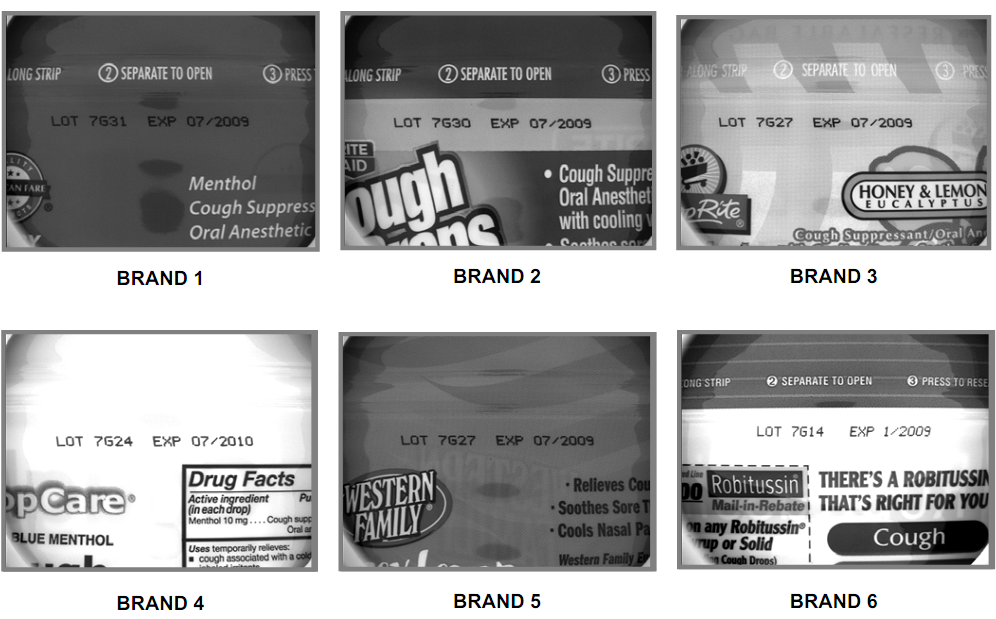

                                                                       檢測物體圖片

檢測方法：

使用OCR工具讀取當前字符，與預先定義的字符做比較；
通過TCP/IP將字符傳送給計算機。

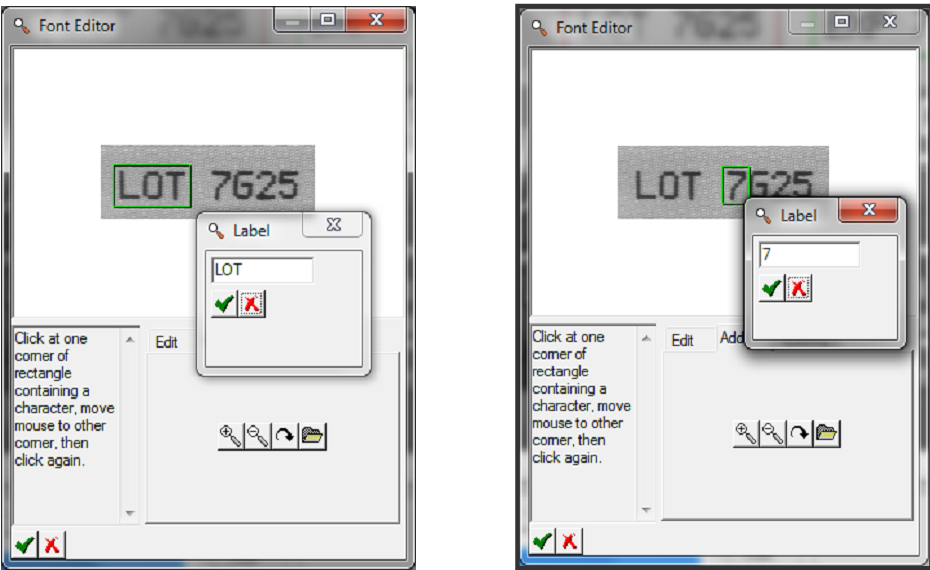

                                                                        字符學習界面

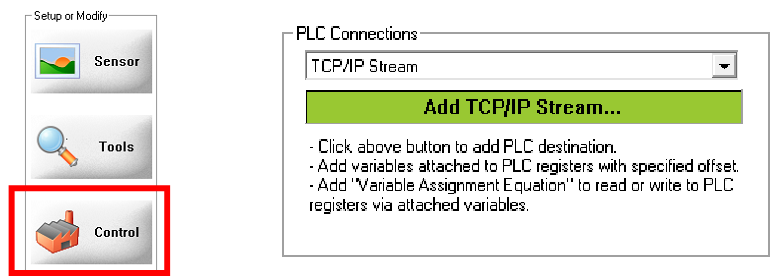

                                                                           TCP/IP設置界面

應用案例8

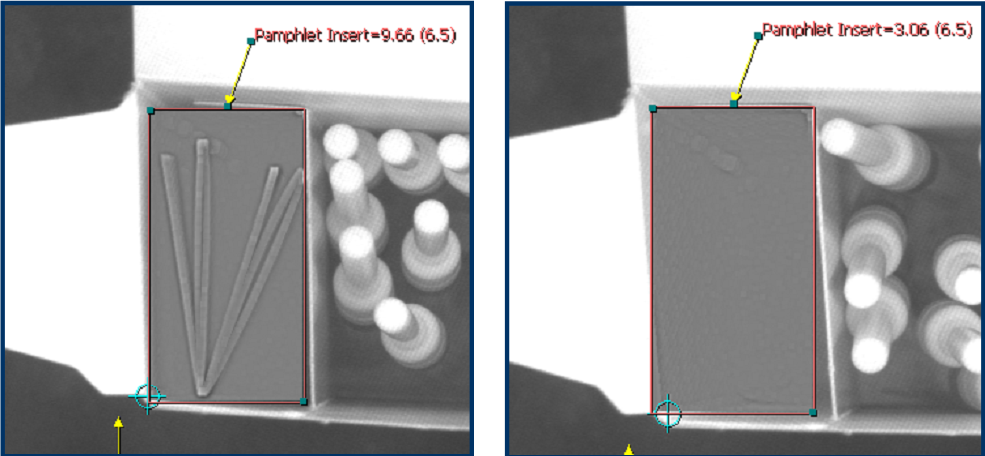

項目名稱：醫療用品盒內容檢測

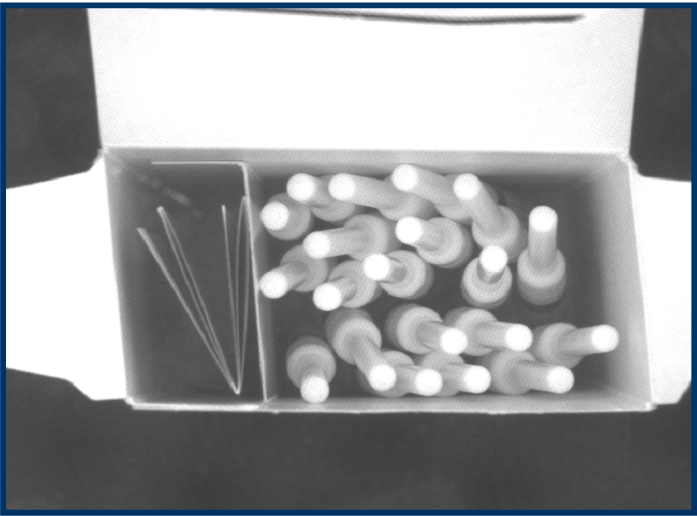

                                                                         檢測物體圖片

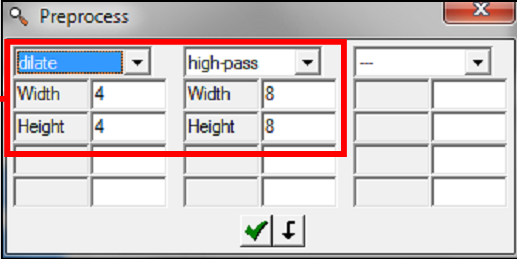

                                                              亮度檢測工具預處理界面

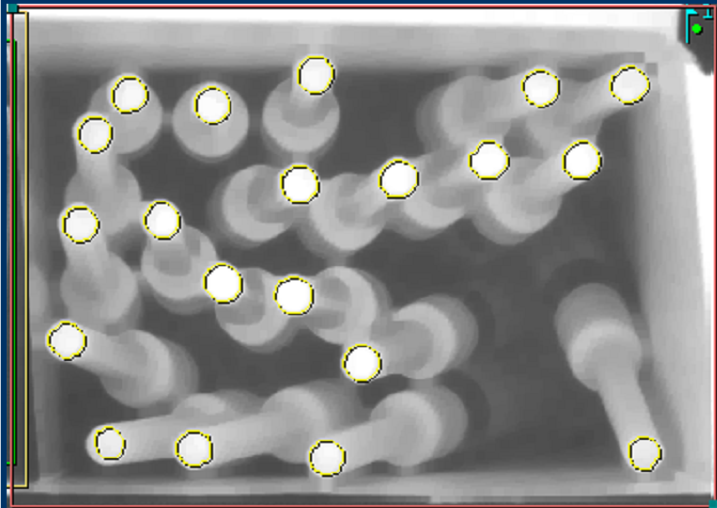

                                                              二值化檢測工具檢測界面

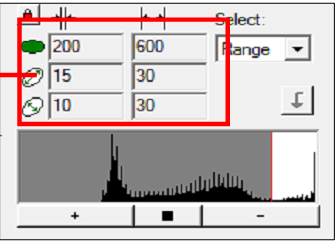

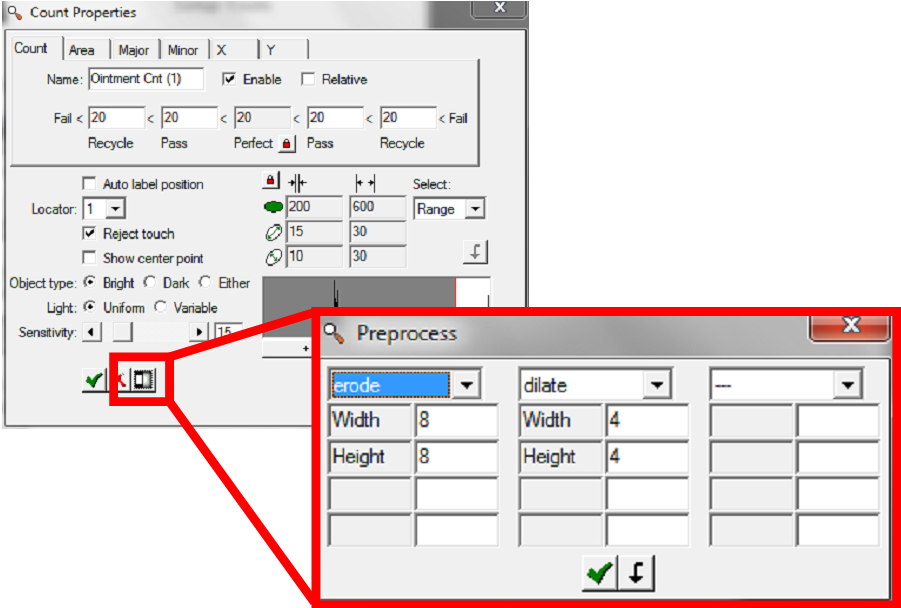

                   形態學分析工具設置界面                                                   二值化檢測工具預處理界面

應用案例9

項目名稱：藥丸檢測

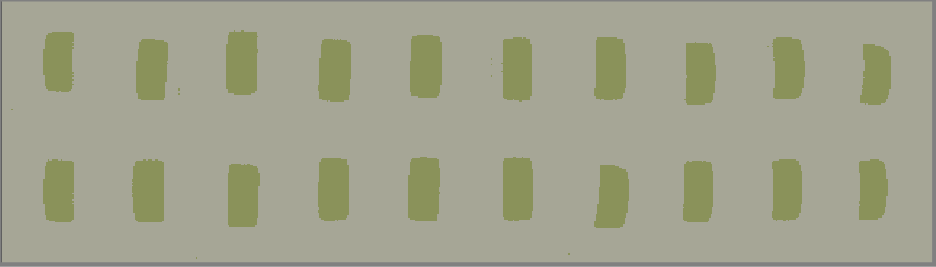

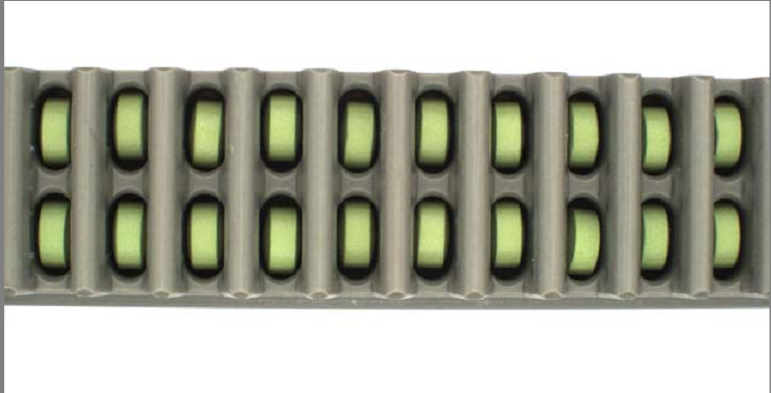

                                                                             檢測物體圖片

檢測方法

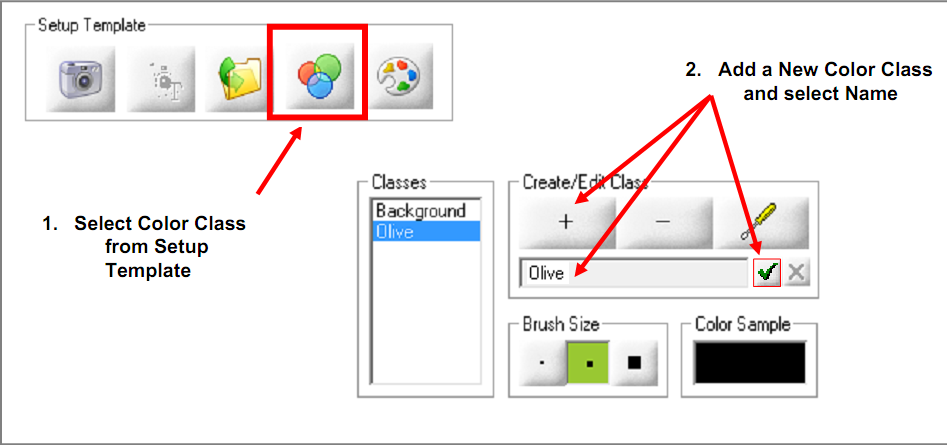

使用顏色分類（Color Class Tool）工具定義顏色類別；

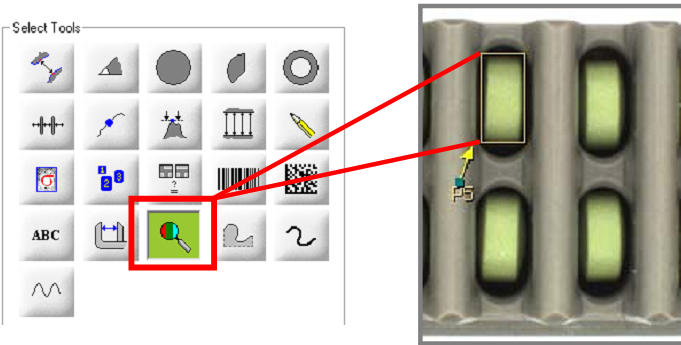

使用顏色檢測工具（Color Meter Tool）來測量每一個藥丸的顏色和有無。

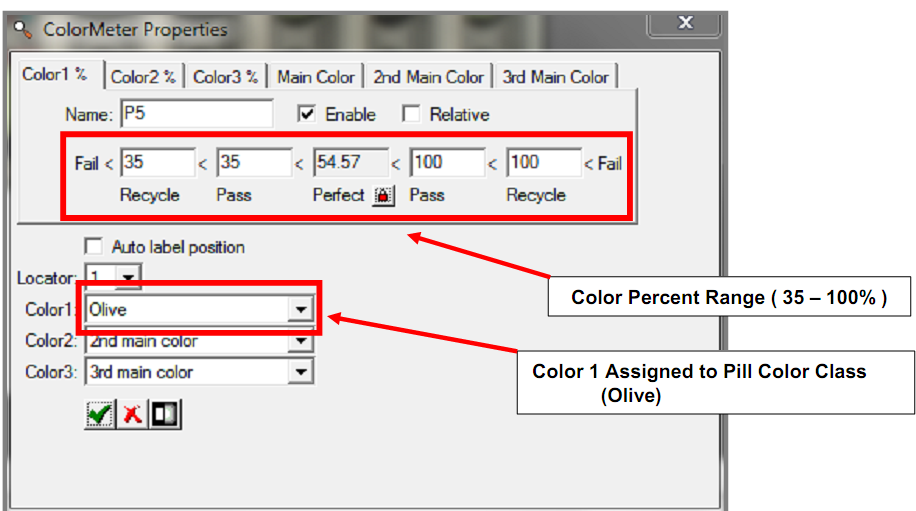

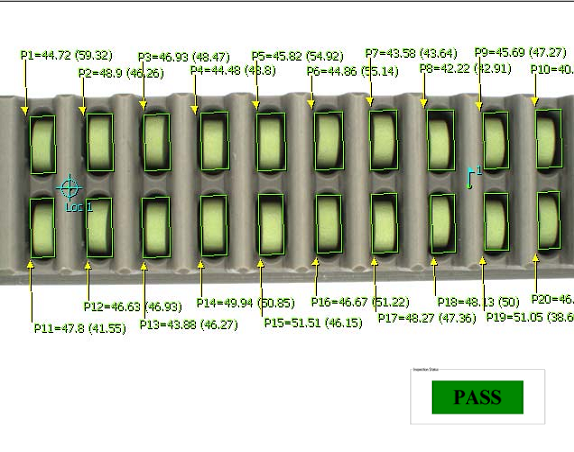

                                                                  顏色檢測工具使用界面

                                                                     將藥丸與背景分離出來

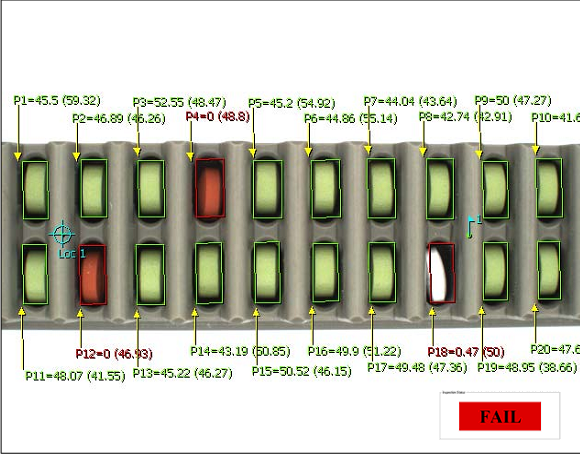

                                                                          顏色檢測工具使用界面

應用案例10

項目名稱：塑膠外觀檢測

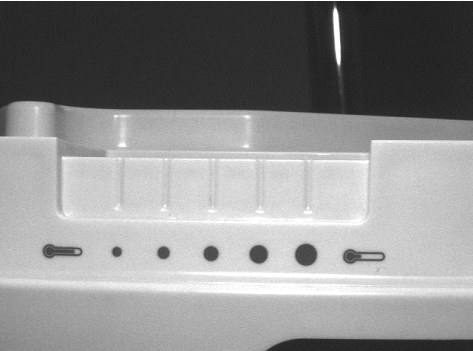

            檢測物體圖片
